BDF裝配式水箱

BDF不銹鋼水箱

文字：[大][中][小] 手機頁面二維碼

2022/02/17 瀏覽次數：

一鍵分享

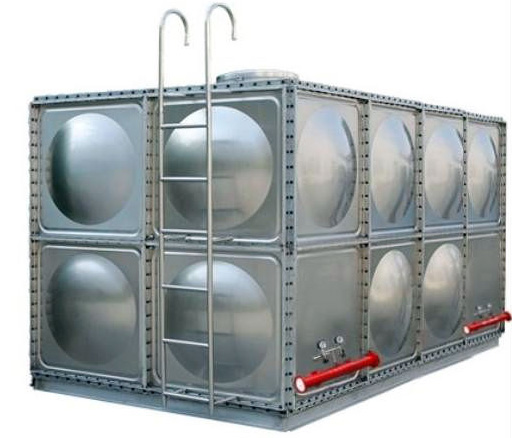

一、成品外觀

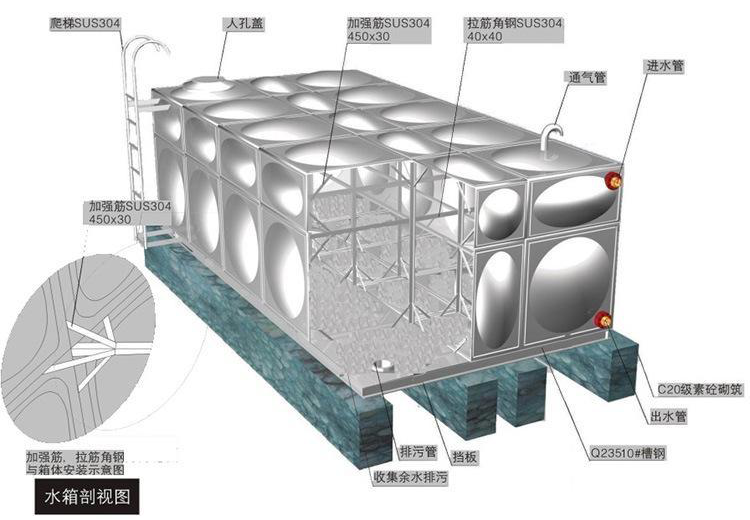

二、內部結構

三、規格型號齊全，0.125m3---1000m3，也可根據需要定制

BDF（鍍鋅不銹鋼復合板）水箱選型表
序號	理論容量m³	規格			壁厚					頂板	備注
		規格			底板	側板
		長	寬	高	底板	側下	側中	側上	側上上
1	XJQ-0.125	500	500	500	3.4	3.4				3.0
2	XJQ-0.5	1000	500	1000	3.4	3.4				3.0
3	XJQ-1	1000	1000	1000	3.4	3.4				3.0
4	XJQ-2	2000	1000	1000	3.4	3.4				3.0
5	XJQ-3	2000	1500	1000	3.4	3.4				3.0
6	XJQ-4	2000	2000	1000	3.4	3.4				3.0
7	XJQ-5	2500	2000	1000	3.4	3.4				3.0
8	XJQ-6	3000	2000	1000	3.4	3.4				3.0
9	XJQ-7	3500	2000	1000	3.4	3.4				3.0
10	XJQ-8	2000	2000	2000	3.4	3.4	3.4			3.0
11	XJQ-9	1500	3000	2000	3.4	3.4	3.4			3.0
12	XJQ-10	2500	2000	2000	3.4	3.4	3.4			3.0
13	XJQ-11	5500	2000	1000	3.4	3.4				3.0
14	XJQ-12	3000	2000	2000	3.4	3.4	3.4			3.0
15	XJQ-13	6500	2000	1000	3.4	3.4				3.0
16	XJQ-14	3500	2000	2000	3.4	3.4	3.4			3.0
17	XJQ-15	2500	3000	2000	3.4	3.4	3.4			3.0
18	XJQ-16	4000	2000	2000	3.4	3.4	3.4			3.0
19	XJQ-17	8500	2000	1000	3.4	3.4				3.0
20	XJQ-18	3000	3000	2000	3.4	3.4	3.4			3.0
21	XJQ-19	9500	2000	1000	3.4	3.4				3.0
22	XJQ-20	2500	4000	2000	3.4	3.4	3.4			3.0
23	XJQ-21	3500	3000	2000	3.4	3.4	3.4			3.0
24	XJQ-22	5500	2000	2000	3.4	3.4	3.4			3.0
25	XJQ-24	3000	4000	2000	3.4	3.4	3.4			3.0
26	XJQ-25	2500	5000	2000	3.4	3.4	3.4			3.0
27	XJQ-27	4500	3000	2000	3.4	3.4	3.4			3.0
28	XJQ-28	3500	4000	2000	3.4	3.4	3.4			3.0
29	XJQ-30	5000	3000	2000	3.4	3.4	3.4			3.0
30	XJQ-32	4000	4000	2000	3.4	3.4	3.4			3.0
31	XJQ-34	8500	2000	2000	3.4	3.4	3.4			3.0
32	XJQ-35	3500	5000	2000	3.4	3.4	3.4			3.0
33	XJQ-36	6000	3000	2000	3.4	3.4	3.4			3.0
34	XJQ-40	5000	4000	2000	3.4	3.4	3.4			3.0
35	XJQ-42	6000	3500	2000	3.4	3.4	3.4			3.0
36	XJQ-44	5500	4000	2000	3.4	3.4	3.4			3.0
37	XJQ-300	12000	10000	2500	3.4	3.4	3.4	3.4		3.0
38	XJQ-400	10000	10000	4000	3.4	3.4	3.4	3.4	3.4	3.0
39	XJQ-500	25000	10000	2000	3.4	3.4	3.4			3.0
40	XJQ-600	20000	15000	2000	3.4	3.4	3.4			3.0
41	XJQ-700	35000	5000	4000	3.4	3.4	3.4	3.4	3.4	3.0
42	XJQ-800	20000	10000	4000	3.4	3.4	3.4	3.4	3.4	3.0
43	XJQ-900	15000	15000	4000	3.4	3.4	3.4	3.4	3.4	3.0
44	XJQ-1000	25000	20000	2000	3.4	3.4	3.4			3.0

四、必須組成

不銹鋼冷水水箱必須組成部分
序號	名稱	規格型號	備注
1	混凝土水箱基礎	C20級素砼砌筑	我司出圖紙，需方完成
2	槽鋼底座	10#	鍍鋅

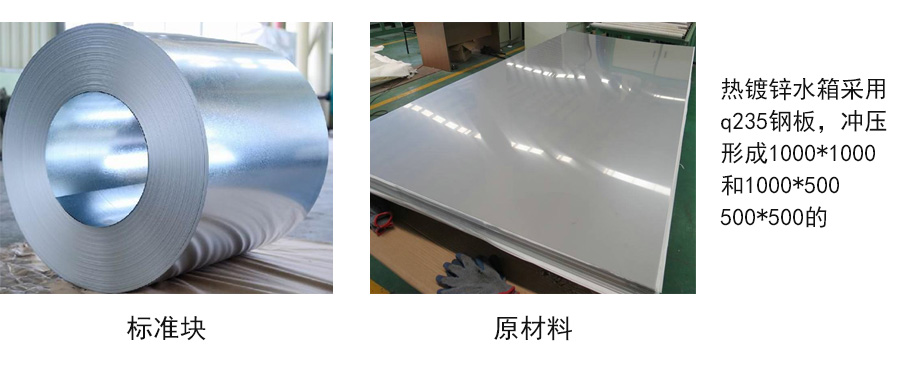

3	底板	2000mm*1000mm	3.4mm 鍍鋅不銹鋼復合板
4	側板	1000mm*1000mm	3.4mm 鍍鋅不銹鋼復合板
		1000mm*500mm	3.4mm 鍍鋅不銹鋼復合板
		500mm*500mm	3.4mm 鍍鋅不銹鋼復合板
5	頂板	1000mm*1000mm	3.0mm 鍍鋅板
		1000mm*500mm	3.0mm 鍍鋅板
		500mm*500mm	3.0mm 鍍鋅板
6	主拉筋	81mm*2114mm	304-2B
7	小拉筋	54mm*2114mm	304-2B
8	立柱	81mm*2114mm	304-2B
9	站柱墊塊	4mm*4mm
10	螺絲	鍍鋅
11	膠條	食品級
12	牙頭
13	硅膠件（堵頭）
14	外爬梯	方/圓管	304-2B
15	內爬梯	方/圓管	304-2B
16	人孔圈（帶鎖扣）	600mm、800mm	304-2B

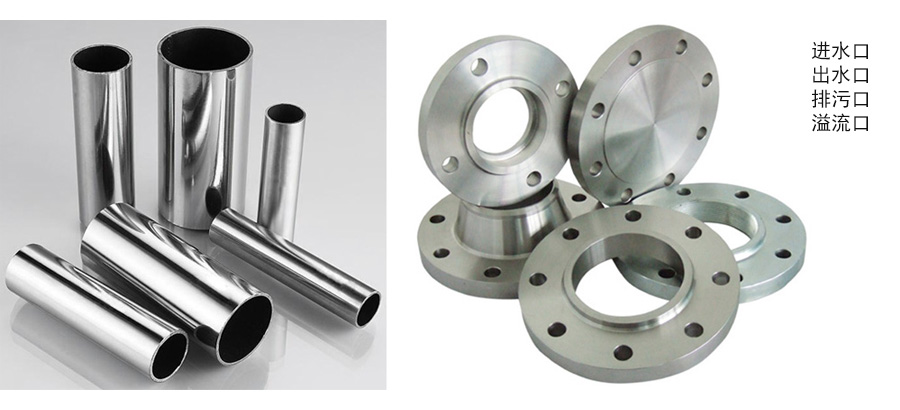

17	進水口	要求定制	304-2B
18	出水口	要求定制	304-2B
19	排污口	要求定制	304-2B
20	溢流口	要求定制	304-2B
21	透氣孔	要求定制	304-2B

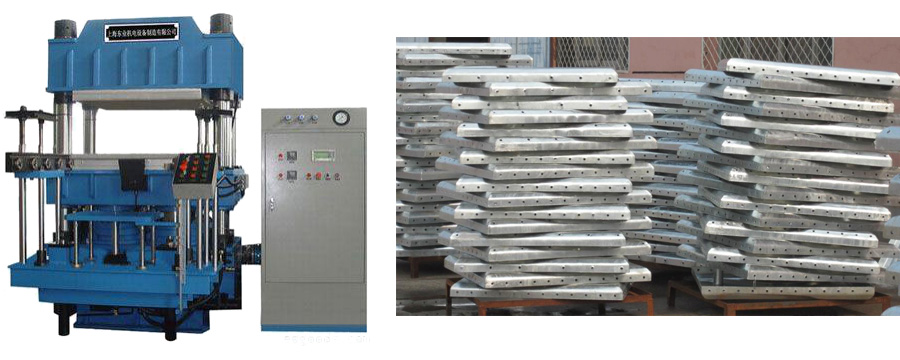

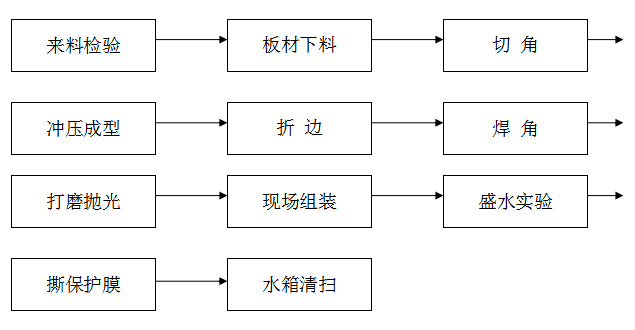

22	安裝工藝
